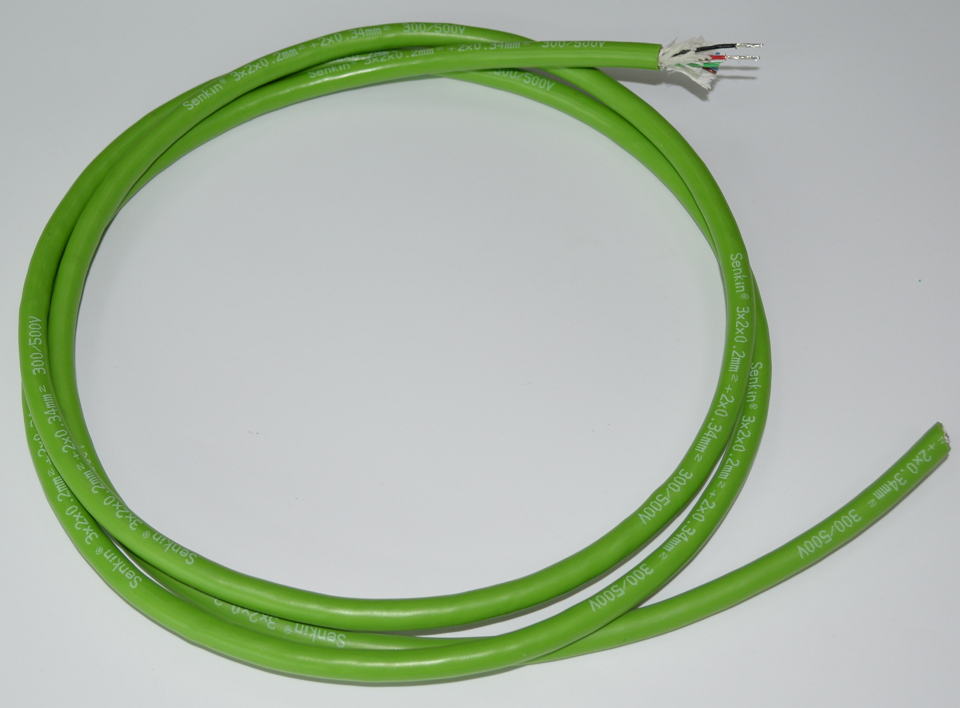

在机床复合线缆(如拖链电缆、伺服复合电缆)的设计与选型中,核心难点在于平衡动力传输(大电流、强干扰)与信号传输(低电压、易受干扰)。两者在同一物理空间内共存,必须通过精细的结构设计与电磁兼容策略,实现“和平共处、互不干扰”。

一、核心设计理念
在单一缆体内实现“和平共处”,必须建立三道防线:
物理隔离:利用空间距离和填充物阻断干扰。
电磁屏蔽:构建法拉第笼,吸收或反射噪声。
结构优化:通过绞合节距和材料匹配,从源头减少耦合。
二、关键维度详细设计
1.导体截面积:差异化设计(物理隔离基础)
严禁“一刀切”,需根据功能独立计算。
类型 | 计算依据 | 典型截面积 | 结构与选材要求 | 避坑指南 |
动力线 (Power) | 负载电流、允许温升、电压降(≤3%)、短路热稳定性 | 0.75~70mm² | 多股细铜丝束绞 (VDEClass5/6) | 不可随意减小,否则发热严重; |
信号线 (Signal) | 回路电阻、信号衰减、机械强度、阻抗匹配 | 0.14~0.75mm² | 超细绞合 (Class6) | 严禁为凑外径加大信号线径,会导致硬度增加、破坏圆整度、产生应力集中。 |
经验参考值:
动力:5.5kW≈2.5mm²;15-22kW≈6mm²;30-45kW≈10mm²。预留10%-20%余量。
信号:数字I/O用0.34-0.5mm²;编码器/差分用0.5-0.75mm²;总线需严格匹配100Ω±5%阻抗。
2.芯线数与绞合结构:对称与分层
解决电缆圆整度及弯曲应力分布问题。
中心填充原则:若芯数不对称(如3动力+4信号),必须使用非吸湿性填充绳,确保缆芯呈完美圆形,防止扭结。
分层绞合策略(关键):
布局:动力线与信号线分层放置(通常动力在内或外,视具体抗扰设计而定,但需加强屏蔽)。
节距控制:动力层与信号层的绞合节距必须不同。避免两类线芯长期并行贴合,减少电容/电感耦合。
子单元化:若信号芯数多(编码器+总线+传感器),建议信号线先单独成缆(子单元),再与动力单元复合,严禁所有芯线混绞。
动态应力平衡:
加入凯夫拉(Kevlar)作为抗拉元件,不让铜导体受力。
采用退扭工艺,将细信号线置于电缆“中性层”附近,减少拉伸/压缩应力。

3.屏蔽系统:分级隔离(电磁平衡核心)
仅靠截面积无法解决干扰,必须依赖屏蔽。
独立屏蔽(首选):
信号线:每对/每组必须独立屏蔽(铝箔+镀锡铜丝编织),特别是模拟量和高速总线。
动力线:可选铜带绕包(防低频)或不单独屏蔽。
总屏蔽:所有芯线外部加一层高密度整体编织屏蔽(覆盖率≥85%),形成最终防线。
接地规范:
动力地线 (PE):截面积符合规范,确保故障电流泄放。
信号屏蔽层:通常单端接地(控制器侧),避免地环路。
动力屏蔽层:通常两端接地。
4.绝缘与材料匹配
绝缘厚度:动力线耐压高(0.6/1kV),绝缘较厚;信号线介电常数需稳定(保证阻抗)。
电容控制:调整相对位置和材料(如发泡PE、特种TPE),控制线间电容,防止动力线开关噪声(dv/dt)耦合。
护套:统一使用耐油、耐磨、高柔性材料(如PUR/TPE)。
三、快速选型与落地步骤
算动力:根据电机功率/电流→确定动力截面积(3芯或4芯含PE)。
算信号:根据编码器、I/O点数、总线类型→确定信号芯数及截面积(必须成对绞合)。
定结构:
组合规格示例:3×2.5mm²(动力)+4×0.5mm²(信号)。
确认是否需要分组屏蔽+总屏蔽。
验机械:拖链场景必须选高柔导体(Class6)+PUR护套+抗拉元件。

四、常见场景平衡方案参考表
应用场景 | 推荐复合规格(动力+信号) | 核心平衡点 |
小型伺服轴 | 3×1.5mm²+2×0.5mm² | 满足基本载流+编码器差分信号 |
中型加工中心 | 4×2.5mm²+4×0.75mm² | 三相动力+多组控制信号 |
龙门/长行程 | 3×4mm²+8×0.5mm² | 大电流传输+多点I/O+强化抗拉 |
高速总线应用 | 3×1.5mm²+2×0.2mm²(100Ω) | 动力供电+EtherCAT/Profinet总线 |
对于高要求的数控机床(含伺服、变频器):不要试图用“通用”线缆解决所有问题。
最佳方案:采用模块化复合设计。将动力单元和信号单元分别制造,中间通过隔离层(无纺布/铝箔)进行物理和电磁的双重分隔,最后再复合成缆。
